常用低压齿轮泵的主要技术参数

发布日期：2017-11-02 00:00 来源：http://www.jsxiongying.com 点击：

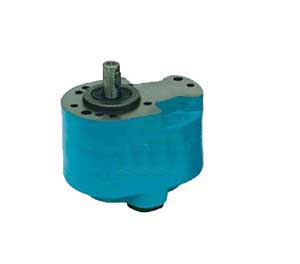

CB-B系列低压齿轮泵是由一对相互啮合的齿轮，一个泵体、一个前盖和一个后盖组成。该系列低压齿轮泵结构简单，工作可靠。不但具有高机械效率和容积效率，同时还具有低噪声和低重量功率比。CB-B系列齿轮泵被广泛的应用于机床、塑料机械和矿山机械中.
CB-B齿轮泵为外啮合容积式齿轮泵，有直齿和斜齿两种，用以输送粘度为1～ 8°矿物油，油温在10℃～60℃，如液压油、机械油、燃料油。广泛用于机床、液压机械、工程机械的液压系统，作为系统的动力源，也可用于稀油站、冶金、矿山、石油、化工、纺织机械等设备中作输油泵、润滑泵、燃油泵用。
CB-B型齿轮泵广泛应用于各种机床的液压系统中,为各个进给以及换向机构提供压力油,同时也给各个导轨面以及润滑点提供润滑油,如磨床,车床,液压机等。
CB-B齿轮泵结构简单、噪声低、输油平稳、自吸性能好、工作可靠、使用寿命长。广泛使用于机床低压液压传动系统和大型机械设备中稀油站的供油和冷却系统以及各种机械设备的润滑系统。

技术参数

型号	额定流量 L/min	额定压力 MPa	额定转速 r/min	容积效率 ηv%	总效率 ηt%	压力脉动 MPa	噪声值分贝	驱动功率 kw	重量 kg
CB-B2.5	2.5	2.5	1450	≥ 70	≥ 63	± 0.15	62-65	0.13	1.8
CB-B4	4			≥ 80	≥ 72			0.21	2
CB-B6	6			≥ 90	≥ 81			0.31	2.1
CB-B10	10							0.51	2.3
CB-B16	16						67-70	0.82	4.5
CB-B20	20							1.02	4.8
CB-B25	25							1.30	5.2
CB-B32	32			≥ 94	≥ 85			1.65	5.5
CB-B40	40						74-77	2.10	7.5
CB-B50	50							2.60	8.0
CB-B63	63							3.30	8.5
CB-B80	80						80-83	4.10	12.5
CB-B100	100			≥ 95	≥ 86			5.10	13.5
CB-B125	125			≥ 95	≥ 86			6.50	15.0
CB-B160	160			≥ 95	≥ 86		80-83	8.20	20

技术规格

型号	C	E	H	C1	C2	D	D1	d	E1	T	b	M	K1	K2
CB-B2.5	79	66	96	25	30	ф 35	ф 50	ф 12	35	30	4	M6	Z3/8”	Z3/8”
CB-B4	82
CB-B6	86
CB-B10	94
CB-B16	107	90	132	30	35	ф 50	ф 65	ф 16	50	42	5	M8	Z3/4”	Z3/4”
CB-B20	111
CB-B25	115
CB-B32	121
CB-B40	132	102	154	35	40	ф 55	ф 80	ф 22	55	52	6	M8	Z1”	Z3/4”
CB-B50	138
CB-B63	144
CB-B80	158	121	186	45	50	ф 70	ф 95	ф 30	65	65	8	M8	Z1 1/4”	Z1”
CB-B100	165
CB-B125	174
CB-B160	186	121	186	45	50	ф 70	ф 95	ф 35	65	65	8	M8	Z1 1/4”	Z1”
