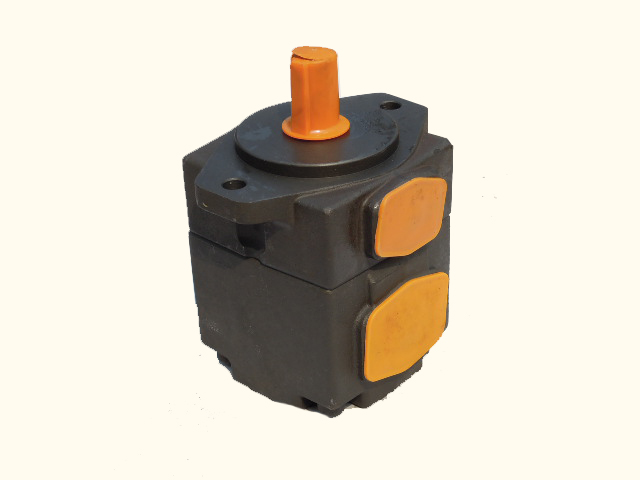

PV高压叶片泵

  • 所属分类:叶片泵

  • 点击次数:
  • 发布日期:2014/04/26
  • 更多
  • 在线询价
详细介绍

型号说明


PV* -* -* -* * * * *
系列号 单泵或双泵后泵的公称排量 双泵前泵的公称排量 轴伸形式

转向(从轴端看)
L;左旋,右旋时省略

--*油口方向(从轴端看,附图)进油口Inlet:A.B.R.L
-*- 单泵或双泵前泵出油口
*-- 双泵后泵出油口;PV12,PV23,PV34为E.F.G.H,其余为;A.B.R.L.


PV 系列单泵技术参数


型号 理论排量
(mL/r)
Z高压力(MPa) 驱动功率 转速 重量
高压专用油 抗磨液压油 普通液压油 Z低 Z高
PV1-6 6.0 21 17.5 16 3.4 750 1800 9.0
-8 8.2 4.4
-10 9.7 4.9
-12 12.6 6.0
-14 14.0 6.5
-17 17.1 7.8
-19 19.1 8.7
-23 23.0 10.4
-25 25.3 11.5
-28 28.1 12.6
-31 31.0 16 16 14.5
PV2-26 26.6 21 17.5 14 12.7 600 1800 19.0
-33 33.3 15.5
-41 41.3 18.6
-47 47.2 20.7
-53 52.5 23.8
-59 58.2 26.5
-65 64.7 29.3
PV3-52 52.2 21 17.5 14 23.4 600 1800 36.7
-60 59.6 26.6
-66 66.3 29.4
-76 76.4 33.1
-85 84.9 36.5
-94 93.6 40.1
-116 115.6 16 16 48.9
-125 125.0 36.3 1200
-136 135.2 39.5
-153 153.0 44.5
PV4-125 125.0 17.5 17.5 14 54.3 600 1800 60.2
-136 136.0 60.8
-153 153.8 66.5
-184 184.0 81.4
-200 200.0 88.0
-237 237.0 102.0


驱动功率是在P=16 MPa and n=1500r/min.的工况下。

PV 系列双泵技术参数


系列号 后泵 前泵 系列号 后泵 前泵
PV12 6~31 26~65 PV14 6~31 125~237
PV13 6~31 52~153 PV24 26~65 125~237
PV23 26~65 52~153 PV34 52~153 125~237


PV 系列单泵外形尺寸(mm)



系列号 L H1 H2 H3 C1 C2 D1 E G L1 L2 L3 S
PV1 178.5 106.5 58 100 25 56 1,19.05
0-0.03
21.24 4.76
+0.030
44.5 36 25 82.55
184 2,15.88
0-0.03
17.68 3.97
+0.030
50 41
PV2 225 138 70 125 28 80 1,25.4
0-0.05
28.18 6.35
+0.030
59 47 32 101.6
2,22.23
0-0.05
25.01
3,25
0-0.05
28 8
+0.030
PV3 285 178 90 166 37 90 31.75
0-0.05
35.32 7.94
+0.030
75 63 40 127
系列号 K A1 A2 B1 B2 P1 P2 M1 M2 D A Q W
PV1 106 26.2 17.5 52.4 38.1 28 15 M10 M8 11 130 13 7
PV2 146/140 30.2 22.2 58.7 47.6 34 21 M10 M10 13.5 174 16 9
PV3 181 42.9 30.2 77.8 58.7 53.5 30 M12 M10 17.5 213 21 9


可提供锥度轴伸PV1叶片泵
可根据用户需要提供泵芯组件

PV 系列双泵外形尺寸(mm)



系列号 L H1 H2 H3 H4 C1 C2 C3 D1 E
PV12 303 143 75 70 125 28 80 114 1,25.4 28.18
2,22.23 25.01
PV13 362 183 95 90 166 37 115.5 112.5 31.75 35.32
PV23 396 183 95 90 166 37 115.5 112.5 31.75 35.32

系列号 G L1 L2 L3 S K A1 A2 A3 B1 B2
PV12 6.35
+0.030
59 47 32 101.6 146 42.9 22.2 17.5 77.8 47.6
PV13 7.94
+0.030
75 63 40 127 181 61.9 30.2 17.5 106.4 58.7
PV23 7.94
+0.030
75 63 40 127 181 61.9 30.2 22.2 106.4 58.7
